YaMoRC terugmelders met stroomdetectie

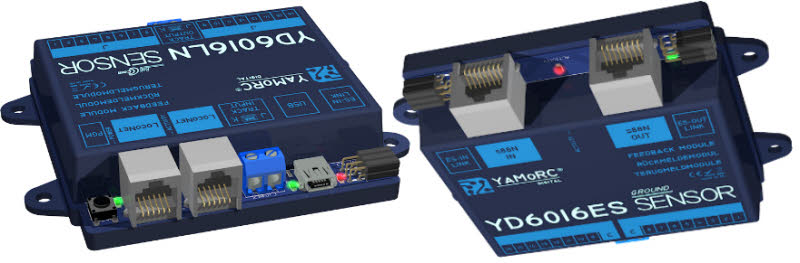

Een terugmeldmodule met stroomdetectie meet of er stroom loopt in een geïsoleerde spoorsectie. Staat er een loc op, of een wagon met verlichting of weerstandsassen, dan meldt de module die sectie als bezet. Je onderbreekt daarvoor één rail per sectie; de andere rail loopt door. Deze manier van melden past bij tweerailsbanen.

Welke module je kiest, hangt af van de aansluiting op je centrale:

  • YD6016LN-CS: 16 ingangen met LocoNet, voor centrales met LocoNet zoals de YaMoRC YD7010.
  • YD6016ES-CS: de s88N-versie, voor centrales met een s88-terugmeldbus.
  • YD6016RB-CS: met R-BUS/X-BUS-aansluiting, bedoeld voor de witte z21.
  • YD6016LN-RC: 16 ingangen met LocoNet en RailCom.

De LN-CS en de ES-CS melden al bij een stroom vanaf 1 mA. Met RailCom kan een melder ook doorgeven welke loc in een sectie staat, mits de decoder RailCom ondersteunt. Gebruik je een drierailsbaan, kijk dan bij de bezetmelders met massadetectie. Kabels vind je bij LocoNet-, R-BUS- en X-BUS-kabels.

S88 YaMoRC

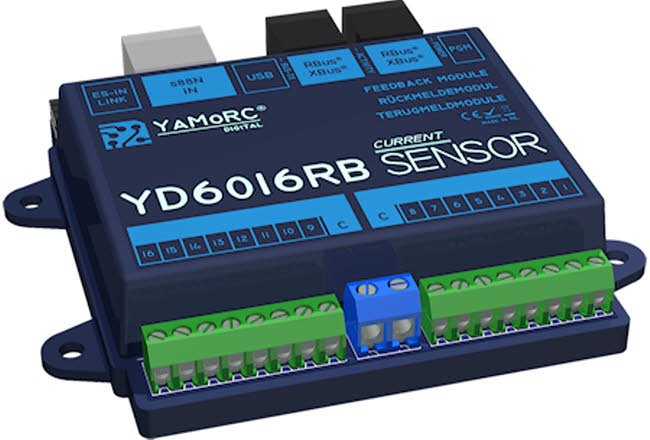

YaMoRC YD6016RB-CS terugmeldmodule

van de adviesprijs.
Bestel
YaMoRC
YaMoRC
YD6016RB-CS
6091007183159
YaMoRC YD6016RB-CS Spoor Neutral 16-kanaals terugmeldmodule met RBus / XBus-interface

De YaMoRC YD6016RB-CS is een terugmeldmodule met 16 stroomdetectoren en een R-BUS/X-BUS-aansluiting, ideaal voor de witte z21. De module meldt een spoorsectie als bezet zodra er stroom loopt, al vanaf 1 mA. Zo zie je ook rijtuigen met verlichting of weerstandsassen.

  • 16 detectoren in twee blokken van 8, elk met een eigen common
  • 2 A continu per detector, 8 A in totaal
  • in- en uitschakelvertraging per ingang instelbaar
  • ingangen ook te gebruiken om wissels te schakelen
  • voeding via de R-BUS/X-BUS, of via USB bij configureren

Met de ES-IN-link breid je uit met maximaal 4 YD6016ES-modules, tot 80 ingangen. Meer modellen staan bij de YaMoRC-terugmeldmodules met stroomdetectie.

De R-Bus terugmeldmodule met stroomdetectie voorzien van een slimme S88n interface.

YaMoRC standaard stroommeting feedback module met RocoBus/XBus interface

Ideaal voor de witte z21 centrale.



YaMoRC YD6016ES-CS Terugmeldmodule

van de adviesprijs.
Bestel
YaMoRC
YaMoRC
YD6016ES-CS
6091012768716
YaMoRC YD6016ES-CS Terugmeldmodule stroomdetectie

De YaMoRC YD6016ES-CS is de klassieke s88N-terugmeldmodule met stroomdetectie. Hij meldt aan je centrale of er een trein in een spoorsectie staat. Daarvoor meet hij of er stroom loopt, al vanaf 1 mA. Zo wordt ook een wagon met verlichting of weerstandsassen gemeld.

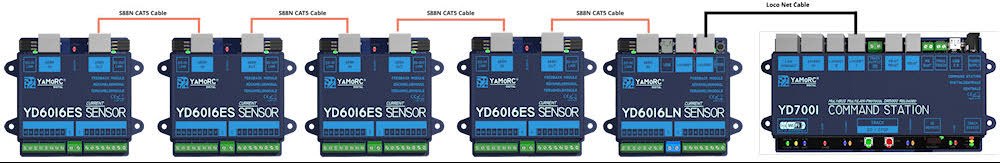

De module heeft 16 ingangen in twee blokken van 8 en kan 2 A per detector aan. Je sluit hem aan met standaard ethernet-patchkabels. Via ES-Link stel je de module in en werk je de firmware bij. Samen met de YD6016LN-CS bouw je een LocoNet-systeem met tot 96 ingangen.

Let op, gebruikers van een Märklin CS3+: deze module is niet geschikt voor de s88N-aansluiting van een CS3+. Die geeft 12 V af, waardoor de module direct defect raakt.

YaMoRC YD6016LN-CS

van de adviesprijs.
Bestel
YaMoRC
YaMoRC
YD6016LN-CS
6091006143130

De YaMoRC YD6016LN-CS is de standaard terugmeldmodule met stroomdetectie en een LocoNet-aansluiting. Hij meldt via LocoNet aan je centrale of een spoorsectie bezet is, al bij een stroom van 1 mA. Hij werkt met elke centrale met LocoNet, zoals de YaMoRC YD7010.

De module heeft 16 ingangen in twee blokken van 8, met 2 A per detector. Elke ingang stel je apart in: als bezetmelder of om een actie uit te voeren, zoals een wissel omzetten. Via ES-Link sluit je tot vijf YD6016ES-modules aan, zodat je één LocoNet-module met 96 ingangen krijgt. Instellen en firmware bijwerken doe je via USB op je computer.

YaMoRC YD6016LN-RC

van de adviesprijs.
Bestel
YaMoRC
YaMoRC
YD6016LN-RC
6091000296238

YaMoRC YD6016LN-RC 16x feedbackmodule.

LocoNet / Railcom


De YaMoRC YD6016LN-RC is een terugmeldmodule voor LocoNet met 16 ingangen die RailCom uitlezen. Een ingang ziet dus niet alleen dat een spoorsectie bezet is, maar ook welk adres de loc heeft. Locs en rijtuigen zonder RailCom meldt de module via stroommeting, met een gevoeligheid van 3 mA.

  • 16 lokale RailCom-detectoren en 1 globale detector
  • adresdetectie op RailCom-kanaal 1 en 2, plus POM-read
  • stroommeting per ingang voor voertuigen zonder RailCom
  • USB-aansluiting voor YD.Command en LocoNet op je computer
  • voeding rechtstreeks uit de railaansluiting

Elke ingang stel je in voor terugmelding en blokadres. Via de ES-IN-link breid je de module uit met extra YD6016ES-modules. Andere modellen vind je bij de YaMoRC-terugmeldmodules met stroomdetectie.

YaMoRC YD6016LN-RC 16x feedbackmodule.

LocoNet / Railcom

YaMoRC en railCom

Voor een compleet overzicht van de YaMoRC producten zie hier

Veelgestelde vragen over YaMoRC-terugmelders met stroomdetectie

Wat is het verschil tussen stroomdetectie en massadetectie?

Bij stroomdetectie meet de module of er stroom door een spoorsectie loopt; dat is gebruikelijk bij tweerail. Bij massadetectie (GND) reageert de module op een verbinding met massa, zoals bij een contactrail op een drierailsbaan of een reedcontact.

Welke YD6016-versie past bij mijn centrale?

Heeft je centrale LocoNet, kies dan de LN-versie. Voor een s88-terugmeldbus kies je de ES-CS, en voor de R-BUS van een witte z21 de RB-CS.

Worden wagons zonder verlichting ook gemeld?

Alleen als er stroom door de wagon loopt. Geef wagons daarvoor weerstandsassen; de LN-CS en ES-CS reageren al vanaf 1 mA. Zo wordt ook een losstaande wagon gezien.

Wat voegt RailCom toe aan een terugmelder?

Een RailCom-melder ziet niet alleen dat een sectie bezet is, maar kan ook het adres van de loc uitlezen. Daarvoor moet de locdecoder RailCom ondersteunen en de centrale dat signaal toestaan.
