Bezetmeldmodule Massadetectie (GND)

YaMoRC YD6016LN-GND en YD6016ES-GND bezetmelders

Een bezetmeldmodule met massadetectie (GND) geeft een melding zodra een ingang verbinding maakt met massa. Dat is de gebruikelijke manier van melden bij driespoorbanen: je onderbreekt een stuk buitenrail en de wielassen van de trein verbinden die rail met de massa. Je kunt de ingangen ook gebruiken voor reedcontacten, lichtsluizen of drukknoppen.

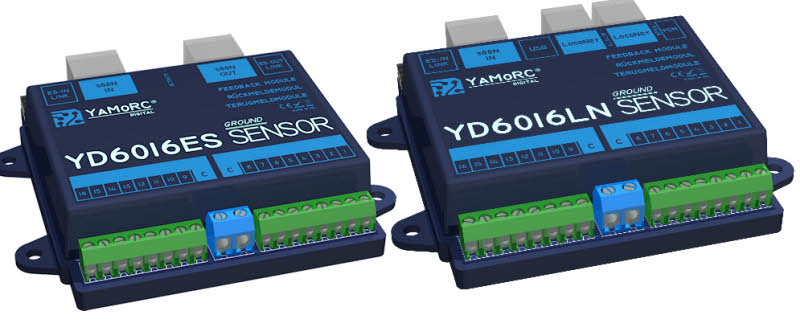

YaMoRC heeft twee versies, elk met 16 ingangen. De YD6016LN-GND meldt via LocoNet, de YD6016ES-GND via de s88N-terugmeldbus. Kies de versie die past bij de aansluiting op je centrale.

Let bij je keuze op twee punten. De YD6016ES-GND is volgens de productinformatie niet bruikbaar op de s88N-aansluiting van een Märklin CS3+, omdat die daar 12 V op zet. En gebruik je een YaMoRC-centrale YD7010 of YD7001, sluit de melders dan niet direct op de massa van het spoor aan; lees eerst hoe dat veilig kan met onze opto-print voor massadetectie. Rijd je tweerail, dan passen de terugmelders met stroomdetectie beter.

YaMoRC YD6016LN-GND

van de adviesprijs.
Bestel
YaMoRC
YaMoRC
YD6016LN-GND
6091006252269
YaMoRC YD6016LN-GND Bezetmeldmodule 16x LocoNet, Massadetectie (GND).

Met de YaMoRC YD6016LN-GND meld je 16 spoorsecties terug via LocoNet. De module werkt met massadetectie (GND): een ingang meldt bezet zodra hij verbinding maakt met massa. Bij Märklin 3-rail isoleer je daarvoor één buitenrail van een sectie; de assen van de trein verbinden die rail met massa. Ook contacten die naar massa schakelen kun je aansluiten.

Elke ingang stel je in voor een terugmeldadres of een wisseladres. De module haalt zijn voeding uit LocoNet. Via de ES-IN-link breid je uit met extra YD6016ES-modules, zoals de YD6016ES-GND.

Meer over deze techniek lees je bij massadetectie voor 3-rail met een YaMoRC-centrale.

YaMoRC YD6016ES-GND

van de adviesprijs.
Bestel
YaMoRC
YaMoRC
YD6016ES-GND
6091005357323
YaMoRC YD6016ES-GND Bezetmeldmodule 16x S88n, Massadetectie (GND).

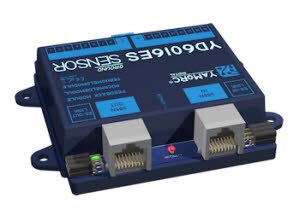

De YaMoRC YD6016ES-GND is een bezetmeldmodule met 16 ingangen voor de s88N-bus, met massadetectie (GND). Een ingang meldt bezet zodra hij verbinding krijgt met massa. Dat werkt goed bij Märklin 3-rail: je isoleert één buitenrail van een sectie, en de assen van een trein verbinden die rail met massa.

Behalve als losse s88N-module gebruik je de YD6016ES-GND ook als uitbreiding via ES-Link, bijvoorbeeld achter de YD6016LN-GND voor LocoNet. Instellingen en firmware-updates lopen via ES-Link; de voeding komt uit de ES-Link of de s88-bus.

Let op: sluit deze module niet aan op de s88N-aansluiting van een Märklin CS3+. Die geeft 12 V af, waardoor de module defect raakt. Meer over massadetectie lees je bij de YaMoRC-bezetmelders met massadetectie.

YaMoRC YD6016ES-GND Bezetmeldmodule 16x S88n, GND detectie.
CS3 (Märklin) gebruikers opgelet!
Deze module is NIET bruikbaar op de S88n aansluiting van een Märklin CS3+, deze geeft een 12V spanning waardoor de YD6016ES-GND module per direct defect zal raken.
Voor een compleet overzicht van de YaMoRC producten zie hier

Veelgestelde vragen over YaMoRC-bezetmelders met massadetectie

Kan ik de YD6016ES-GND op mijn Märklin CS3+ aansluiten?

Niet op de s88N-aansluiting van de CS3+. Die zet er 12 V op, waardoor de YD6016ES-GND daar niet bruikbaar is. Overleg met ons welke oplossing bij jouw opstelling past.

Mag ik GND-melders gebruiken met een YaMoRC YD7010?

Niet direct op de massa van het spoor, want dat beschadigt de YD7010 en de YD7001. Met onze opto-print tussen spoor en melder kan het wel veilig.

Wat is het verschil tussen de LN- en de ES-versie?

De YD6016LN-GND meldt via LocoNet en de YD6016ES-GND via de s88N-terugmeldbus. Beide hebben 16 ingangen met massadetectie; je kiest op basis van de aansluiting van je centrale.
