Mini lichtsluis

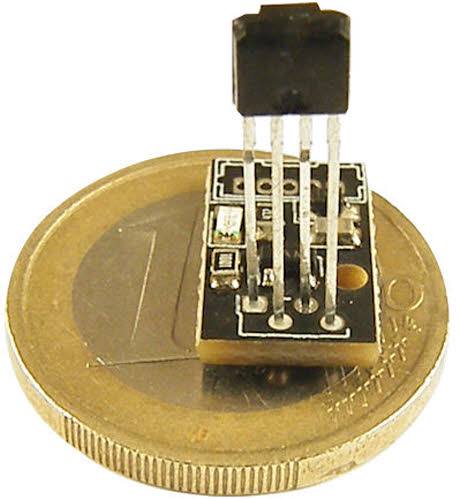

Zoals de naam het al zegt is deze mini lichtsluis met de afmetingen van 10 bij 15 mm erg klein.

Derhalve is deze lichtsluis bijna overal te plaatsen.
Deze lichtsluis is voorzien van door ons geplaatste smd componenten op het printplaatje.
De IS471FE (Special detector, licht ontvanger) kan zowel horizontaal als verticaal worden geplaatst.
De bijgeleverde IF (infrarood) led wordt extern (buiten het printje) aangesloten met behulp van 2 draadjes.
Deze lichtsluis wordt geleverd als bouwpakket, maar ook gebouwd.

De spanning is tussen de 5 en 18 volt DC Gelijk-spanning!

(dus geen wisselspanning of digitale rijspanning!)

Achter zijde minisluis

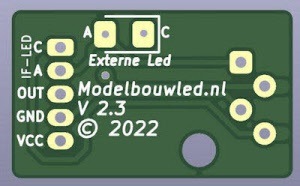

Onderkant van de Mini Lichtsluis PCB.
