Massa bezetmeldmodule voor YaMoRC

Massadetectie bij 3-rail met een YaMoRC-centrale

Op een drierailsbaan meld je bezetting meestal met massadetectie. Je onderbreekt dan één buitenrail over een stukje spoor. Rijdt er een trein over, dan verbinden de metalen wielassen die rail met de andere buitenrail, de massa, en geeft de bezetmelder een melding.

Met een DCC-centrale zoals de YD7010 of de YD7001 gaat dat niet zomaar. Die sturen het spoor aan via een H-brug: beide railaansluitingen wisselen voortdurend van polariteit en er is geen vaste massa. Sluit je een GND-bezetmelder zoals de YD6016LN-GND of YD6016ES-GND direct op de buitenrail aan, dan beschadig je de centrale.

Daarom hebben we een opto-print ontwikkeld die tussen het spoor en de ingangen van de bezetmelder komt. De te bewaken secties komen op deze print binnen, en de print schakelt de ingangen van de melder zonder elektrische verbinding met het spoorsignaal. Zo combineer je massadetectie veilig met een YaMoRC-centrale en houd je je vertrouwde drierailsbedrading.

Meer weten? In de kennisbank lees je in de gids Terugmelden en bezetmelders hoe terugmelden werkt en welke bezetmelder je kiest.

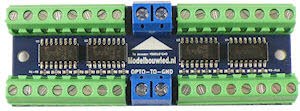

YaMoRC massadetectie mogelijk

Massadetectie voor 3-rail bedrijf en YaMoRC centrale is mogelijk!


Vanwege de H-brug (hoofdspooruitgang) in de YD7010 en de YD7001 mogen in geen geval de bezetmelders van de versie YD6016LN-GND en de YD6016ES-GND tegen de massa, wat gebruikelijk is bij het 3-railsysteem, en vaak wordt toegepast.
Dit leidt onherroepelijk tot schade aan de YD7010 en de YD7001.

Als een 3-railrijder toch de YD7010 en de YD7001 wil gebruiken, en als massadetectie willen terugmelden, hebben wij een opto print ontwikkeld.
Deze print komt dan op de ingangen van de YD6016LN-GND of de YD6016ES-GND waarbij dan de te detecteren selecties op onze sub print binnen komen.
Zo is er een veilige verbinding voor de YD7010 of de YD7001 ontstaan.

Kortom de YD6016LN-GND of de YD6016ES-GND is op deze manier geschikt voor 3-rail rijders!

Deze print hebben wij ontwikkeld met toestemming, en onder toezicht van de eigenaar van YaMoRC. (Karst Drenth)
Net zoals de YaMoRC producten zelf, is dit product ook made in Holland!


Massa detectie YaMoRC

van de adviesprijs.
Bestel
Modelbouwled
Huismerk
Massa_YaMoRC
Massadetectie voor 3-rail bedrijf en YaMoRC-terugmelders biedt een betrouwbare, eenvoudig te installeren oplossing voor nauwkeurige treinpositionering op modelspoorbanen.

Met deze module pas je massadetectie toe op een 3-rail modelspoorbaan en geef je de bezetting door aan je YaMoRC-terugmelders. De module signaleert de aanwezigheid van locomotieven en rijtuigen, zodat je terugmeldsysteem steeds weet waar je treinen staan. De gevoeligheid is instelbaar.

Bij 3-rail werkt bezetmelding via de massa: een geïsoleerde spoorstaaf wordt via de wielen van een loc of rijtuig met de massa verbonden. Deze print zet dat om naar een signaal voor je YaMoRC-modules. Je sluit de print aan op je YaMoRC-module en stelt de gevoeligheid in volgens de handleiding.

De print is ontwikkeld met toestemming en onder toezicht van YaMoRC. Meer informatie vind je in de categorie massa bezetmeldmodule voor YaMoRC.

Voor een compleet overzicht van de YaMoRC producten zie hier

Veelgestelde vragen over massadetectie met YaMoRC

Waarom mag ik een GND-bezetmelder niet direct op mijn YD7010 aansluiten?

De YD7010 en de YD7001 sturen het spoor aan via een H-brug, waardoor geen van beide railaansluitingen een vaste massa is. Een GND-melder die je direct tegen de buitenrail aansluit, maakt een verbinding die de centrale beschadigt.

Bij welke bezetmelders past de opto-print?

De print is gemaakt voor de YaMoRC YD6016LN-GND (LocoNet) en de YD6016ES-GND (s88N). Hij komt op de ingangen van de melder, en de secties van je baan sluit je aan op de print.

Hoe werkt massadetectie op een drierailsbaan?

Je onderbreekt één buitenrail over de lengte van de sectie die je wilt bewaken. Staat er een trein op, dan verbinden de wielassen dat stuk rail met de andere buitenrail en ziet de bezetmelder een verbinding met massa.
