2,54 mm pitch Terminal blog schroef

2,54 mm pitch Terminal blog schroef

2,54 mm pitch terminalblok met schroef.
In diverse aansluitingen

Schroefterminal met 2,54 mm pitch

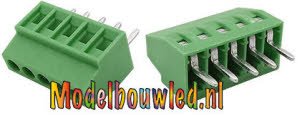

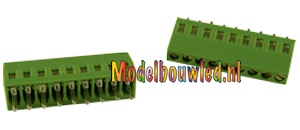

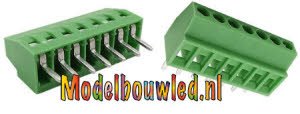

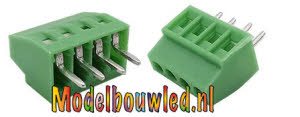

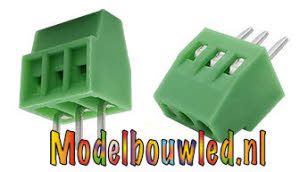

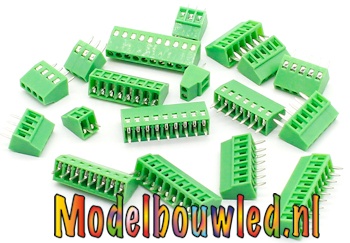

Met een schroefterminal sluit je draden stevig en losneembaar aan op een printje. Je stript de draad, steekt hem in de klem en draait het schroefje vast. Hier vind je terminal blokken met 2, 3, 4, 5, 6, 7, 8, 9 en 16 aansluitingen.

Pitch is de afstand tussen de pinnen. Bij deze blokken is dat 2,54 mm, oftewel 0,1 inch: dezelfde steek als bij gaatjesprint, IC-voeten, pinheaders en de meeste Arduino-bordjes. Ze passen dus zonder aanpassing op een printplaat met standaard gatenraster.

In de modelbouw gebruik je ze om voeding, leds, schakelaars of een decoder aan te sluiten op je eigen schakelingen. Omdat je de draden weer los kunt nemen, zijn ze ook handig bij modules die je voor transport of onderhoud loskoppelt.

Door de kleine steek zijn ze bedoeld voor dunne draad, zoals 30 AWG-draad of dunne montagedraad. Voor dikkere stroomdraden past een grotere kroonsteen voor print beter. Wil je meerdere blokken naast elkaar plaatsen, houd dan rekening met de breedte van de behuizing; soms moet je een gaatje overslaan.

Veelgestelde vragen over schroefterminals

Wat betekent 2,54 mm pitch bij een schroefterminal?

De pitch is de hartafstand tussen twee pinnen. 2,54 mm is gelijk aan 0,1 inch, de standaardsteek van gaatjesprint, IC-voeten en pinheaders. Een terminal met deze pitch past dus direct in het gatenraster van zo'n print.

Welke draad past in een schroefterminal met 2,54 mm pitch?

Deze kleine klemmen zijn bedoeld voor dunne draad, zoals montagedraad of 30 AWG. Voor dikke stroomdraden, bijvoorbeeld van een ringleiding, kies je een grotere klem. Vertin de draadjes niet te dik, anders passen ze niet goed in de klem.

Kan ik meerdere terminal blokken naast elkaar zetten?

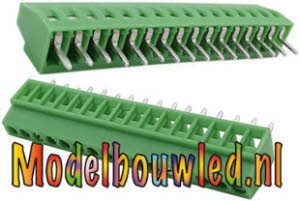

Dat kan, maar de behuizing is soms net iets breder dan het aantal pinnen maal 2,54 mm. Plaats je twee blokken direct naast elkaar, dan kan het nodig zijn om een gaatje over te slaan. Voor veel aansluitingen op een rij is één groter blok, zoals de 16-polige, vaak handiger.

Kan ik een schroefterminal op een breadboard gebruiken?

Vaak zijn de pinnen te kort om goed in een insteekbord te blijven zitten. De terminals zijn vooral bedoeld om op een print te solderen. Voor proefopstellingen werkt een gesoldeerde gaatjesprint betrouwbaarder.
