Kroonsteen PCB als verdeelpunt voor je bedrading

Onder een modelbaan of in een diorama lopen al snel tientallen draadjes naar huisjesverlichting, lantaarns en modules. Een kroonsteenprint geeft al die draden één vast punt om op aan te sluiten. In plaats van draden aan elkaar te solderen of in te tapen, schroef je ze vast in een kroonsteen op de print. Later iets veranderen of een fout zoeken is dan een kwestie van één schroefje losdraaien.

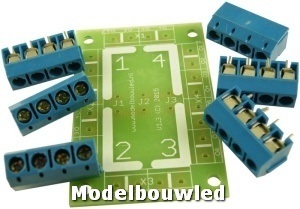

De aansluitingen zijn in groepen verdeeld, die je naar keuze combineert. Zo gebruik je bijvoorbeeld één groep voor de plus en één voor de min van dezelfde voeding. Je hebt de keuze uit een bouwpakket, waarbij je zelf bepaalt welke kroonstenen je monteert, of een geassembleerde print. Met de blauwe houder zet je de print vast onder je baan.

Wil je leds direct aansluiten zonder losse weerstanden, kijk dan bij de kroonsteen PCB met ingebouwde weerstand. Een passende voeding en dun draad in diverse kleuren vind je ook in de shop.

Deze print is bedoeld als een soort centrale voor het aansluiten van diverse onderdelen met dezelfde spanning.
Een soort van flexibel inzetbare spanningsverdeler met meerdere opties en toepassingen in een.



Lees meer Lees minder

 Dit kan een hoop draden-ellende voorkomen b.v:
-Ringleiding voor de modelspoor-/racebaan.
-Poppenhuis-lampjes.
-Verlichting van de modelspoor-huisjes
-Apparaten / Modules die dezelfde spanning nodig hebben

Kortom: mogelijkheden in overvloed.

De print kan voorzien worden van de zogeheten schroef-print-kroonsteen.

Deze kunnen gemonteerd worden naar eigen keuze.
Natuurlijk leveren wij dit product ook als een compleet bouwpakket of geheel geassembleerd.
Wat kan deze print:
 - 4 groepen met 6 aansluitingen of /
 - 2 groepen met 6 aansluitingen en 1 groep van 12 aansluitingen of/
 - 2 groepen met 12 aansluitingen of /
 - 1 groep met 24 aansluitingen.

Afmeting: Breedte: 37mm, Lengte: 58mm.

Veelgestelde vragen over de kroonsteen PCB

Wat is het verschil tussen het bouwpakket en de geassembleerde kroonsteen PCB?

Bij het bouwpakket krijg je de print en de schroefkroonstenen met 5 mm pitch los, zodat je zelf bepaalt waar je ze monteert. De geassembleerde versie is kant-en-klaar, goed voor 4 x 6 contacten of een combinatie daarvan.

Hoeveel draden kan ik op de kroonsteen PCB aansluiten?

In totaal 24 aansluitingen. Je verdeelt ze over 4 groepen van 6, 2 groepen van 6 en 1 van 12, 2 groepen van 12 of 1 groep van 24.

Kan ik ook hele dunne draadjes aansluiten?

De schroefkroonstenen met 5 mm pitch zijn bedoeld voor gewone aansluitdraad. Voor dunne draadjes zijn er kleinere klemmen, zoals de terminalblokken met 2,54 mm pitch.

Mag ik verschillende spanningen op één print aansluiten?

De print is bedoeld als verdeelpunt voor onderdelen met dezelfde spanning. Gebruik voor een tweede spanning liever een aparte print, dan voorkom je dat er per ongeluk een draad op de verkeerde groep belandt.
