Draad 30 AWG in diverse kleuren

Draad 30 AWG voor decoders en verlichting

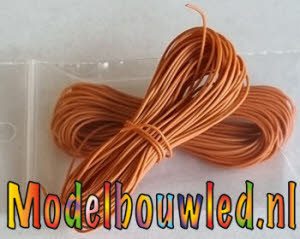

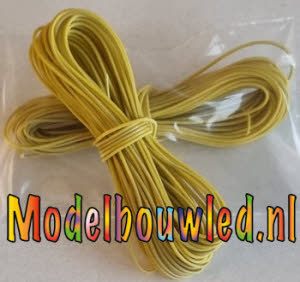

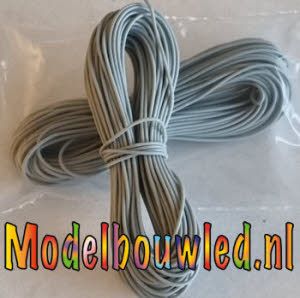

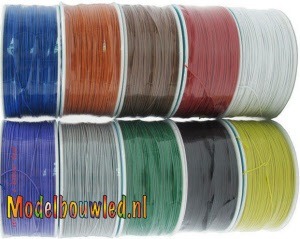

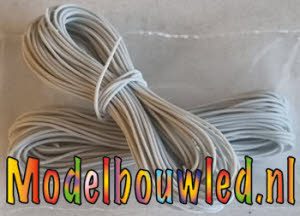

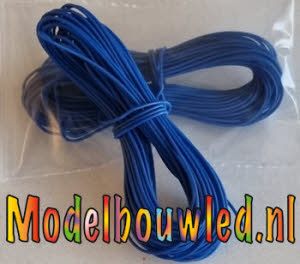

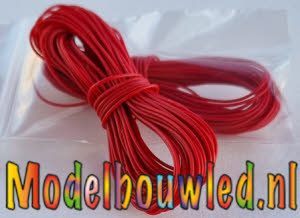

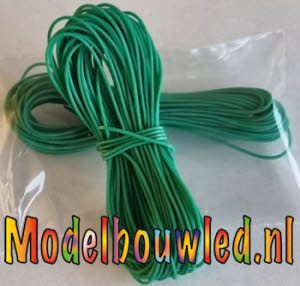

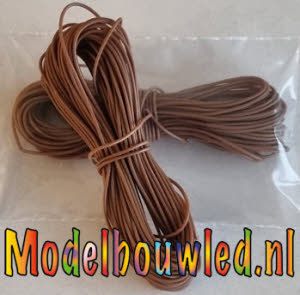

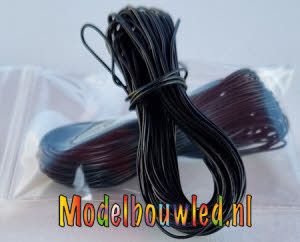

AWG staat voor American Wire Gauge, een Amerikaanse maat voor draaddikte: hoe hoger het getal, hoe dunner de draad. 30 AWG hoort bij het dunste draad met kunststof isolatie dat je in de modelbouw gebruikt. Je vindt het hier op rollen van ongeveer 5 meter in negen kleuren: blauw, bruin, geel, grijs, groen, oranje, rood, wit en zwart.

Die kleuren zijn handig bij het inbouwen van een decoder. Veel decoders volgen de kleurcode van de norm NEM 652, met bijvoorbeeld blauw voor de gemeenschappelijke plus en wit en geel voor de frontverlichting. Verleng je een draad met dezelfde kleur, dan blijft je bedrading later goed te volgen. Ook bij huisjes en diorama's helpt een vaste kleur voor plus en min bij het zoeken naar een fout.

Dit draad is bedoeld voor verlichting, functie-uitgangen en korte verbindingen in een loc of model. Voor lange voedingsleidingen onder de baan kies je dikker draad. Moet het nog dunner en onzichtbaarder, kijk dan naar het lakdraad. Een soldeerverbinding werk je af met krimpkous.

Draad 30 AWG in diverse kleuren

Diameter: 0.5mm
Binnendiameter: 0.25mm
Zeer dun draad, perfect te gebruiken voor decoder's.
En waar ruimte voor toevoer erg klein of nauw is.

Veelgestelde vragen over draad 30 AWG

Hoe dik is draad 30 AWG?

Dit draad is inclusief isolatie 0,5 mm dik, met een kern van 0,25 mm. Daarmee past het door kleine gaatjes en in krappe ruimtes in een loc of gebouw.

Welke kleur draad gebruik ik bij een decoder?

Veel decoders volgen NEM 652: rood en zwart voor de railaansluitingen, oranje en grijs voor de motor, blauw voor de gemeenschappelijke plus en wit en geel voor de frontverlichting. Controleer altijd de handleiding van je decoder en verleng een draad met dezelfde kleur.

Is 30 AWG geschikt voor de voeding van mijn hele baan?

Nee, dit dunne draad is bedoeld voor korte verbindingen met kleine stromen, zoals leds en decoderfuncties. Voor de rijstroom en lange voedingsleidingen onder je baan kies je dikker draad.

Hoe strip ik zo'n dun draad?

Gebruik een fijne afstriptang of snij de isolatie voorzichtig rondom in met een scherp hobbymes. De kern is maar 0,25 mm, dus trek niet te hard. Vertin het uiteinde voordat je soldeert.
