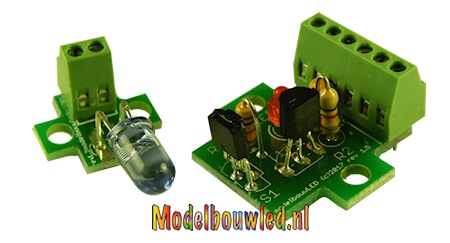

Licht Sluis gebouwd.

Inclusief Terminal Blok. (schoef Connectoren)

GebruiksaanwijzingMontage Handleiding

 Wordt aan gewerkt




Stap 1

Monteer de condensator
C1
100nf (104)




Stap 2

Monteer de led
Lange poot links (Anode)



 Stap 3

Monteer de Transistor
2n3904
Let op de poliarietijd !




Stap 4

Monteer de weerstand R1
4K7  (Geel/Violet/Rood)




Stap 5
Monteer de weerstand R2
1K  (Bruin/Zwart/Rood)




Stap 6
Monteer de IS471FE
Let op de poliarietijd !




Stap 7
Indien gewenst monteer de connector.



Aansluit gegevens:

1 = IR Led Cathode

2 = GND  (-)

3 = GND  (-)

4 = Uitgang

5 = IR Led Anode

6 = VCC  (+)

 Aansluitingen Licht Sluis Modelboew Led
