Met dit bouwpakket maak je zelf een infrarood lichtsluis om treinen op je modelbaan te detecteren. Er zitten twee dubbelzijdige printen in, één voor de zender en één voor de ontvanger, met de bijbehorende onderdelen zoals de infraroodled en de infraroodsensor.

Een lichtsluis meldt het zodra een trein de infraroodstraal onderbreekt. Dat signaal gebruik je als terugmelding voor je besturingssoftware, om een sein of overweg te schakelen of om een trein op het juiste punt te laten stoppen. Omdat de printen dubbelzijdig zijn, kun je de onderdelen aan de boven- of onderkant monteren.

De stap-voor-stap montagehandleiding en de aansluitgegevens staan in het tabblad Meer. Liever niet solderen, kies dan de gebouwde lichtsluis.

Compleet Bouwpakket.

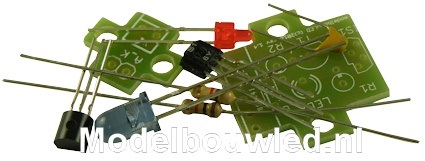

Bouwpakket bestaat uit:
2 printen dubbelzijdig* uit gevoerd (Zender & Ontvanger)
1 Condencator
2 Weerstanden
1 Led Rood
1 IF Led's
1 Infrarood Sensor

* de componenten kunnen dus op de boven of onderzijde van de print gemonteerd worden.

GebruiksaanwijzingMontage Handleiding

 Wordt aan gewerkt




Stap 1

Monteer de condensator
C1
100nf (104)

 Montagestap 1: condensator C1 100nF op de lichtsluisprint


Stap 2

Monteer de led
Lange poot links (Anode)

 Montagestap 2: led op de lichtsluisprint, lange poot links

 Stap 3

Monteer de Transistor
2n3904
Let op de poliarietijd !

 Montagestap 3: transistor 2N3904 op de lichtsluisprint


Stap 4

Monteer de weerstand R1
4K7  (Geel/Violet/Rood)

 Montagestap 4: weerstand R1 4K7 op de lichtsluisprint


Stap 5
Monteer de weerstand R2
1K  (Bruin/Zwart/Rood)

 Montagestap 5: weerstand R2 1K op de lichtsluisprint


Stap 6
Monteer de IS471FE
Let op de poliarietijd !

 Montagestap 6: IS471FE-sensor op de lichtsluisprint


Stap 7
Indien gewenst monteer de connector.

 Montagestap 7: connector op de lichtsluisprint

Aansluit gegevens:

1 = IR Led Cathode

2 = GND  (-)

3 = GND  (-)

4 = Uitgang

5 = IR Led Anode

6 = VCC  (+)

 Aansluitingen Licht Sluis Modelboew Led

Veelgestelde vragen over het lichtsluis bouwpakket

Wat is het verschil tussen het bouwpakket en de gebouwde lichtsluis?

Bij het bouwpakket soldeer je de onderdelen zelf op de printen aan de hand van de montagehandleiding. De gebouwde lichtsluis is al gemonteerd en heeft een terminalblok met schroefconnectoren, zodat je hem direct kunt aansluiten.

Hoe sluit ik de lichtsluis aan?

De print heeft aansluitingen voor de plus (VCC), de min (GND), de uitgang en de infraroodled. De volledige aansluitgegevens staan in het tabblad Meer. De uitgang verbind je met de ingang van je terugmeldmodule of schakeling.
Type Infrarood lichtsluis, bouwpakket
Inhoud 2 dubbelzijdige printen (zender en ontvanger)
Onderdelen Condensator, 2 weerstanden, rode led, IR-led, IR-sensor
Sensor IS471FE
Aansluitingen 6 (IR-led A/K, 2 x GND, uitgang, VCC)
