Bistabiel Printrelais 12 Volt

Modelbouwled
Modelbouwled
RE-Bie-12-v
Bestel
  • Beschrijving
  • Meer
  • Specificaties

Een bistabiel relais schakelt om met een korte stroompuls en blijft daarna in die stand staan, ook als de spanning wegvalt. Een tweede puls op de andere spoel zet hem weer terug. Omdat er geen stroom blijft lopen, is dit relais ideaal voor de modelbaan: je koppelt het aan de stand van een wissel of sein.

  • Spoelspanning: 12 V gelijkspanning
  • Twee spoelen: één om te zetten, één om terug te zetten
  • Twee wisselcontacten
  • Contacten: 3 A bij 30 V gelijkspanning, 1 A bij 125 V wisselspanning

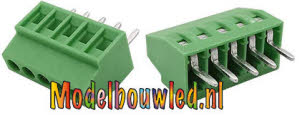

Je bestelt het relais los, of met een handige montageprint en een schroefterminal, zodat je de draden zonder solderen vastzet.

Waarvoor gebruik je een bistabiel relais op de modelbaan?

Bijvoorbeeld om het puntstuk van een wissel van de juiste polariteit te voorzien, om de stroom voor een sein af te schakelen, of om lampjes op een tableau de stand van een wissel te laten tonen. Het relais schakelt mee met dezelfde puls die je wissel omzet.

Hoe stuur ik een bistabiel relais aan?

Met een korte puls van 12 V op de ene spoel zet je het relais om, met een puls op de andere spoel zet je het terug. Dat kan met twee drukknoppen of met een wisseldecoder.

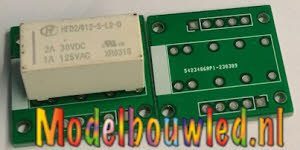

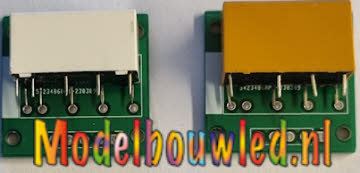

Wat is het voordeel van de montageprint?

Op de montageprint zit het relais vast en heb je duidelijke aansluitpunten. Met de schroefterminal erop zet je de draden met een schroefje vast in plaats van ze aan de kleine pootjes te solderen.
Relais 12 V
125 Volt 1 A
30 Volt 3 A
Type Bistabiel, 2 spoelen
Contacten 2 wisselcontacten
