DB-4-Bouwpakket

LDT
DB-4-B
    Levertijd:1-15 Werkdagen
Bestel
  • Beschrijving

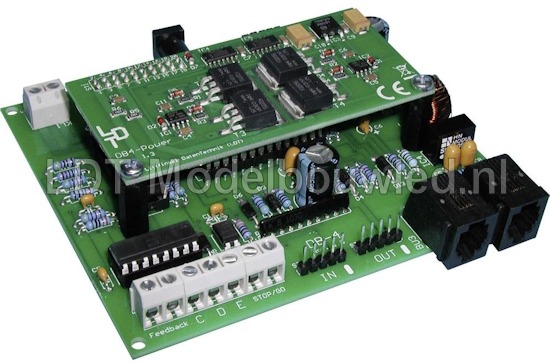

De digitaalbooster DB-4 levert een digitaalstroom van 2,5 of 4,5 Ampère. Over zijn galvanisch gescheiden Boosterbus-Aansluitingen (5-polig-, CDE- en Roco-boosterbus) wordt de DB-4 met de digitaalcentrale verbonden en versterkt de digitaalformaten Märklin-Motorola, mfx®, M4 en DCC

Eigenschappen van de DB-4

  • De DigitalBooster DB-4 kan over zijn galvanisch gescheiden boosterbusaansluitingen in combinatie met vele digitaalcentrales over de 5-polige boosterbus, de CDE-boosterbus of over de Roco-boosterbus worden ingezet.
  • De tabel toont de mogelijke verbindingen naar de betreffende digitaalcentrale:
  • De DigitaalBooster DB-4 wordt niet uit een traditionele modelbaantransformator, maar uit de DB-4 PowerSupply gevoed, waarop de gestabiliseerde digitale railspanning van 15, 16, 18, 19, 20, 22 en 24 Volt, geschikt voor alle spoorbreedtes, instelbaar is. De schakelende netvoeding 120VA DB-4-PowerSupply is geschikt voor het bedrijf met netspanningen van 110 tot 240 VAC met een frequentie van 50 en 60 Hertz




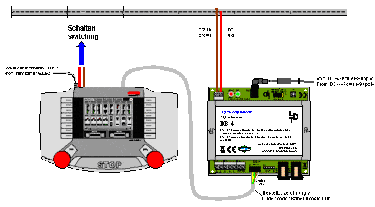

    Gebruiksaanwijzing Aansluitvoorbeelden Overzicht verbinding Diditaalcentrale

    Bouwpakket

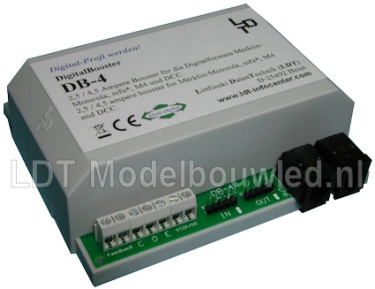

    Handboek Bouwpakket en gebouwde module in behuizing

    Central Station 2 Marklin

    Central Station 2 (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten
    Central Station 2 met DigitalBooster DB-4 (3-rail systeem): Booster-Link (Fa. Tams) integreren
    Central Station 2 met twee en meer DB-4 (3-rail systeem): Booster-Link (Fa. Tams) integreren
    Central Station 2 (2-rail systeem): DB-4 over 5-polige boosterbus aansluiten
    Booste LDT Central Station 2 Marklin
    Central Station 1 (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten
    Central Station 1 met DigitalBooster DB-4 (3-rail systeem): Booster-Link (Fa. Tams) integreren
    Central Station 1 met twee en meer DB-4 (3-rail systeem): Booster-Link (Fa. Tams) integreren
    Central Station 1 (3-rail systeem): DB-4 over CDE-boosterbus aansluiten

    Central Station 1 (2-rail systeem): DB-4 over 5-polige boosterbus aansluiten

    Central Station 1 (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
    DB-2 Booster Marklin Mobile Station 2

    Märklin Mobile Station 2 met Railbox (3-rail systeem): DB-4 over CD aansluiten

    Märklin Mobile Station 2 met Gleisbox (3-rail systeem): Booster-Link (Fa. Tams) integreren

    Märklin Mobile Station 2 met twee en meer DB-4: Booster-Link (Fa. Tams) integreren

    LDT-DB-4 Trix Mobile Station 2

    Trix Mobile Station 2 met Railbox (2-rail systeem): DB-4 over CD aansluiten
    LDT Booster Contol Unit Marklin

    Control Unit (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten


    Intellibox (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten
    Intellibox Basic (3-rail systeem): DB-4 over CDE-boosterbus aansluiten
    Intellibox (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
    Intellibox (2-rail systeem): DB-4 over CDE-boosterbus aansluiten

    TWIN-CENTER (2-rail systeem): DB-4 over 5-polige boosterbus aansluiten
    Booster Commander LDT
    Intellibox Basic (3-rail systeem): DB-4 over CDE-boosterbus aansluiten
    Intellibox Basic (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
    LDT Booster IB-Com
    IB-Com (3-rail systeem): DB-4 over CDE-boosterbus aansluiten
    IB-Com (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
    LDT Booster Intellibox II
    Intellibox II (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten
    Intellibox II (3-rail systeem): DB-4 over CDE-boosterbus aansluiten
    Intellibox II (2-rail systeem): DB-4 over 5-polige boosterbus aansluiten
    Intellibox II (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
    LDT Booster Fleischmann digitaalcentrale 680801
    Fleischmann digitaalcentrale 680801 (2-rail systeem): DB-4 over Roco-boosterbus aansluiten
    Booster Lenz digitaalcentrale LDT
    Lenz digitaalcentrale (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
    LDT Booster Roco digitaalcentrale 10761/10764
    Roco digitaalcentrale 10761/10764 (2-rail systeem): DB-4 over Roco-boosterbus aansluiten
    LDT Booster Roco Digital Z21
    Roco Digital Z21 (2-rail systeem): DB-4 over Roco-boosterbus aansluiten
    multiZENTRALEpro Booster LDT
    multiZENTRALEpro (2-rail systeem): DB-4 over Roco-boosterbus aansluiten
    EasyControl DB-4 Booster LDT
    EasyControl (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten
    EasyControl (3-rail systeem): DB-4 over CDE-boosterbus aansluiten
    EasyControl (2-rail systeem): DB-4 over 5-polige boosterbus aansluiten
    EasyControl (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
    ECos 2 50200 Booster LDT DB-4
    ECoS 2 (50200) (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten
    ECoS 2 (50200) met DigitalBooster DB-4 (3-rail systeem): Booster-Link (Fa. Tams) integreren
    ECoS 2 (50200) met twee en meer DB-4 (3-rail systeem): Booster-Link (Fa. Tams) integreren
    ECoS 2 (50200) (3-rail systeem): DB-4 over CDE-boosterbus aansluiten
    ECoS 2 (50200) (2-rail systeem): DB-4 over 5-polige boosterbus aansluiten
    ECoS 2 (50200) (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
    LTD Booster 4 ampere ECos 1 50000
    ECoS 1 (50000) (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten
    ECoS 1 (50000) met DigitalBooster DB-4 (3-rail systeem): Booster-Link (Fa. Tams) integreren
    ECoS 1 (50000) met twee en meer DB-4 (3-rail systeem): Booster-Link (Fa. Tams) integreren
    ECoS 1 (50000) (3-rail systeem): DB-4 over CDE-boosterbus aansluiten
    ECoS 1 (50000) (2-rail systeem): DB-4 over 5-polige boosterbus aansluiten
    ECoS 1 (50000) (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
    Commander (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten
    Commander (3-rail systeem): DB-4 over CDE-boosterbus aansluiten
    Commander (2-rail systeem): DB-4 over 5-polige boosterbus aansluiten
    Commander (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
    DiCo Station Booster DB-4
    DiCoStation (wisselspanningvoeding) met DigitaalBooster DB-4
    DiCoStation (gelijkspanningvoeding) met DigitaalBooster DB-4
    DB-4 Power modelbaan
    DB-4 over de 5-polige-boosterbus met de digitaalcentrale en onderling verbinden
    DB-4 over de CDE-boosterbus met de digitaalcentrale en onderling verbinden
    DB-4 over de Roco-boosterbus met de digitaalcentrale en onderling verbinden
    Externe Stop/Go-toets aansluiten (wisselspanningvoeding)
    Externe Stop/Go-toets aansluiten (gelijkspanningvoeding)
    Gemeenschappelijke externe Stop en Go drukknop voor aansluiting op meerdere DB-4 boosters (voeding met wisselspanning)
    Gemeenschappelijke externe Stop en Go drukknop voor aansluiting op meerdere DB-4 boosters
    (voeding met gelijkspanning)
    Terugmelding voor booster-management mbv. een RM-88-N
    Terugmelding voor booster-management en kontaktrails mbv. een RM-88-N, bij twee- en meer digitaal boosters DB4 met gemeenschappelijke baanmassa
    Terugmelding voor booster-management mbv. een RM-88-N-O (gelijkspanningvoeding)
    Terugmelding voor booster-management mbv. een RM-88-N-O (digitaalspanningvoeding)
    Terugmelding voor booster-management en kontaktrails mbv. een RM-88-N-O, bij twee- en meer digitaal boosters DB4 met gemeenschappelijke baanmassa met wisselspanningsvoeding
    Terugmelding voor booster-management en kontaktrails mbv. een RM-88-N-O, bij twee- en meer digitaal boosters DB4 met gemeenschappelijke baanmassa met gelijkspanningsvoeding
    Terugmelding voor booster-management mbv. een RS-16-O
       5-Polige Boosterbus    CDE-Boosterbus   Roco-Boosterbus
     Control Unit

    X


     Central Station 1

     X

     X


     Central Station 2

     X




     Mobile Station 2 met Railbox



     X


     ECoS 1 (50000)

     X

     X


     ECoS 2 (50200)

     X

     X


     Intellibox 1

     X

     X


     IB-Basic

     X


     IB-COM

     X


     Intellibox 2

     X

     X


     EasyControl

     X

     X


     DiCoStation

     X


     KeyCommander

     X


     TWIN-CENTER

     X

     X


     Roco 10761 (multiMAUS)

     X

     Roco 10764 (multiMAUS)

     X

     Fleischmann 680801 (multiMAUS)

     X

     Roco / Fleischmann multiZENTRALEpro

     X

     Roco / Fleischmann z21 en Z21

     X

     Lenz Digital plus LZ100

     X


     Lenz Digital plus LZV200

     X


     Viessmann Commander

     X

     X
