SMD 0805 Knipper led

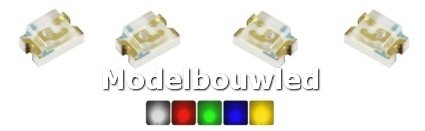

Knipperled in SMD 0805

Naast knipperleds van 2, 3 en 5 mm is er ook een SMD-variant: de knipperled in behuizing 0805, die 2,0 x 1,25 mm meet. Het knipperchipje zit in dat kleine blokje, zodat de led vanzelf knippert met ongeveer 1,5 hertz. Je kiest uit blauw, geel, groen, oranje, rood en wit.

Een SMD-led heeft geen pootjes maar twee soldeervlakjes. Daardoor is hij plat en licht, en past hij op plekken waar een ronde led te hoog of te zwaar is: in een zwaailichtbalk in H0, op een vliegtuigvleugel of in een modelauto in schaal N. Het nadeel is dat je zelf dunne draadjes moet solderen, bijvoorbeeld lakdraad van 0,2 mm.

  • Let op de polariteit: de kathode is op de led gemarkeerd.
  • Gebruik gelijkspanning en een voorschakelweerstand.
  • Soldeer kort en met een fijne punt, zodat het chipje niet te heet wordt.

Geschikte SMD-weerstanden vind je bij de SMD-weerstanden. Ronde knipperleds staan bij de knipperleds.

Veelgestelde vragen over de SMD 0805 knipperled

Wat is het verschil tussen een SMD-knipperled en een knipperled van 3 of 5 mm?

Het knipperen werkt hetzelfde, maar de SMD-versie is veel kleiner en plat. Een ronde led steek je met pootjes in een gaatje, een SMD-led soldeer je met draadjes of op een printje. Voor kleine modellen en voertuigen is SMD daardoor vaak de betere keus.

Werkt een knipperled op de functie-uitgang van mijn locdecoder?

Ja, met een voorschakelweerstand. Zet de uitgang dan op volle helderheid en zonder dimfunctie, want een gedimde uitgang schakelt snel aan en uit en kan het knipperritme van het chipje verstoren.

Hoe herken ik de min-kant van een 0805 knipperled?

Op de onderkant of bovenkant staat een markering, vaak een streepje, puntje of driehoekje, die de kathode aangeeft. Twijfel je, test de led dan eerst met een lage spanning en een weerstand voordat je hem inbouwt.
