Datasplitter voor de s88-terugmeldbus

Datasplitter voor de s88-terugmeldbus

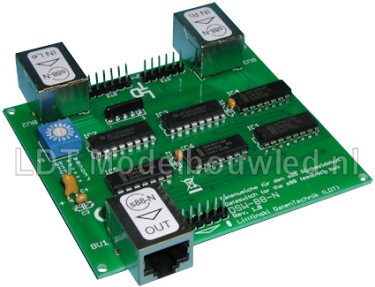

De datasplitter DSW-88N heeft de functie van een Y-kabel waarmee s88-bus vertakt kan worden. Dw kabel onder in de afbeelding voert in de richting van de digitaalcentrale, de beide bovenste s88-buskabels zijn de beide nieuwe s88-terugmeldleidingen, die naar links en rechts verlegd kunnen worden.

Bij de s88-terugmeldbus moeten alle terugmeldmodules achter elkaar worden verlegd. Met de datasplitter DSW-88-N heeft u nu de mogelijkheid, de s88-terugmeldbus te vertakken.

De datasplitter DSW-88-N stelt naast drie 6-polige stiftlijsten voor de s88-standaardverbinding, ook drie RJ-45 stekkerbussen voor een busverbinding conform s88-N ter beschikking.

Staat uw digitaalcentrale bijvoorbeeld in het midden van de modelbaan, dan hoeft u niet meer lange terugmeldleidingen te verleggen, maar kunt u achter de datasplitter DSW-88-N gemakkelijk een terugmeldleiding naar links en rechts verleggen.




LDT Datasplitter S-88 Bus Littfinski Daten Technik
