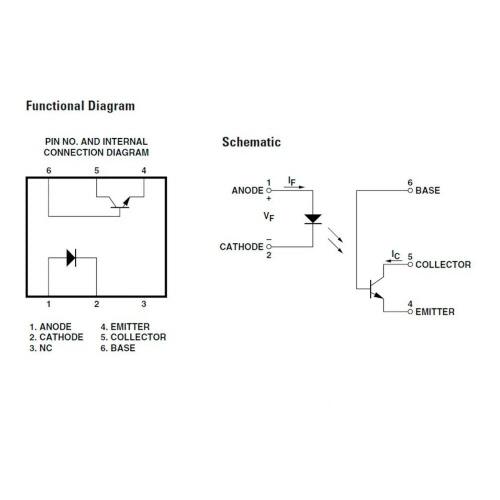

De TIL111 is een optocoupler: een led en een fototransistor in één behuizing. Het signaal gaat via licht van de ene naar de andere kant, waardoor de twee stroomkringen elektrisch van elkaar gescheiden blijven. Dat heet galvanische scheiding.

In zelfbouwschakelingen voor je modelbaan is dat handig als je een signaal uit een kring met een andere voeding wilt doorgeven, bijvoorbeeld van de digitale rijstroom of een terugmelding naar een microcontroller, zonder directe elektrische verbinding. De ingangszijde is een led en krijgt dus een voorschakelweerstand.

Meer losse componenten vind je in de outlet en bij de transistors.

Veelgestelde vragen over de TIL111 optocoupler

Wat doet een optocoupler zoals de TIL111?

Hij geeft een signaal door via licht: de led aan de ingang schijnt op een fototransistor aan de uitgang. Zo stuur je een andere schakeling aan zonder elektrische verbinding tussen beide kringen.

Heeft de ingang van de TIL111 een weerstand nodig?

Ja, de ingang is een led. Beperk de stroom met een voorschakelweerstand die je met de wet van Ohm berekent op basis van je stuurspanning.
Type Optocoupler met fototransistoruitgang
Ledstroom max. 100 mA
Sperspanning led 3 V
Collector-emitterspanning max. 30 V
Isolatiespanning 5300 V AC (rms, 1 min)
Vermogen 250 mW totaal
Behuizing DIP-6
