Brugcel gelijkrichter
Brugcel gelijkrichter KBL610

KBL610 Brugcel

Modelbouwled
Electronica
KBL610
Bestel
  • Beschrijving
  • Meer
  • Specificaties

Met de KBL610 brugcel zet je wisselspanning om in gelijkspanning bij stromen tot 6 A en spanningen tot 1000 V. Vier gelijkrichtdiodes zitten samen in één blok, wat het bouwen van een eigen voeding eenvoudig maakt.

Deze brugcel past goed als je een stevige gelijkspanningsvoeding voor je modelbaan wilt maken, bijvoorbeeld voor veel verlichting, wisselaandrijvingen of een rij modules vanuit een wisselstroomtrafo. Zet er een elco achter om de spanning af te vlakken.

Bij hogere stromen wordt een brugcel warm, dus zorg voor wat ruimte en ventilatie eromheen. Voor kleinere klussen is de 2W10 brugcel handzamer.

Datablad KBL610 brugcel gelijkrichter

Veelgestelde vragen over de KBL610 brugcel

Kan ik met de KBL610 een voeding voor mijn modelbaan maken?

Ja. Met de KBL610 en een elco maak je van de wisselspanning van een trafo een gelijkspanning voor verlichting of modules. Let erop dat de trafo en de rest van de schakeling ook geschikt zijn voor de stroom die je vraagt.

Waar zitten plus, min en de wisselspanning op de KBL610?

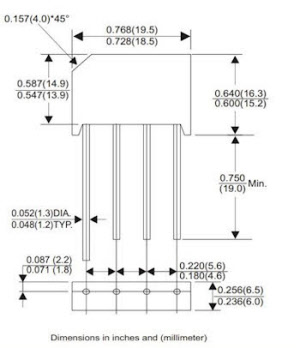

De aansluitingen staan op de behuizing aangegeven: twee keer ~ voor de wisselspanning en + en - voor de gelijkspanning. Op de afbeelding in het tabblad Meer zie je de gegevens van de KBL610.
Brugcel
Volt 1000
Ampere 6
