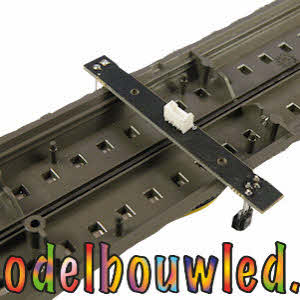

Deze gebouwde lichtsluis is bedoeld voor Märklin C-rails. Een infrarood lichtstraal wordt onderbroken zodra er een trein passeert, en de uitgang reageert daarop. Zo laat je bijvoorbeeld een relais schakelen voor een overweg, een sein of een stationsomroep.

Voed de lichtsluis met 5 tot 18 V gelijkspanning. Wisselspanning of digitale rijspanning van de rails is niet geschikt. De draden zijn eenvoudig: rood is plus, zwart is min en geel is de uitgang. In het tabblad Meer zie je hoe je een relais aansluit; dat wordt bekrachtigd als de lichtstraal onderbroken is.

Een passend relais vind je bij Relais. Andere uitvoeringen staan bij Lichtsluis Infrarood.

Lichtsluis Marklin C-Rails Gebouwd

De spanning is tussen de 5 en 18 volt DC Gelijk-spanning!

(dus geen wisselspanning of digitale rijspanning!)

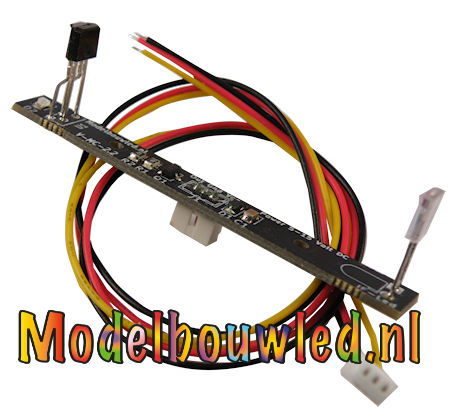

Rood = +
Zwart = -
Geel = uitgang

Hier is een illustratie van het verbinden van een lichtsluis met een relais.
Lichtsluis en een relais modelbouwled

Let op: het relais wordt bekrachtigd als de lichtstraal onderbroken wordt.


Veelgestelde vragen over de lichtsluis voor Märklin C-rails

Kun je de lichtsluis voeden vanaf de rails?

Nee. De lichtsluis werkt op 5 tot 18 V gelijkspanning. Wisselspanning of digitale rijspanning van de rails is niet geschikt; gebruik een aparte gelijkspanningsvoeding.

Wanneer schakelt de uitgang van de lichtsluis?

Als de lichtstraal onderbroken wordt door een passerende trein. Sluit je een relais aan zoals in het schema in het tabblad Meer, dan wordt het relais op dat moment bekrachtigd.
Type Infrarood lichtsluis, gebouwd
Geschikt voor Märklin C-rails
Spanning 5 - 18 V DC (geen AC of rijspanning)
Bedrading Rood +, zwart -, geel uitgang
Uitgang Schakelt bij onderbroken lichtstraal
