duo led 2 mm Helder
duo led 2 mm Helder

2 kleuren led

2mm 2 kleuren led

Duo kleuren led van 2 mm voor kop- en sluitverlichting

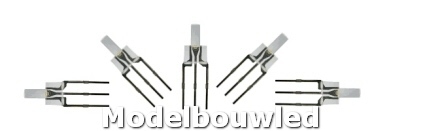

In deze 2 mm led zitten een rode en een witte of warmwitte led samen onder één heldere platte kop. De led heeft drie pootjes en een gemeenschappelijke anode (CA): de plus is gedeeld, elke kleur heeft een eigen min. Je kiest uit rood/wit en rood/warm wit.

Zo'n duo-led is gemaakt voor verlichting die wisselt met de rijrichting. In één lampgat zit dan zowel het witte koplicht als het rode sluitlicht. Rijdt de loc vooruit, dan brandt wit; achteruit wordt het rood. Warm wit past bij oudere locs en rijtuigen met gloeilampverlichting, wit bij modern materieel.

Een gemeenschappelijke anode past goed bij een digitale locdecoder, omdat de functie-uitgangen van een decoder naar de min schakelen. Op een analoge baan scheid je de rijrichting met diodes. Geef elke kleur een eigen voorschakelweerstand, bijvoorbeeld een kleine SMD-weerstand die je in de loc kwijt kunt.

Veelgestelde vragen over 2 mm duo-leds

Kan ik een duo-led met gemeenschappelijke anode op mijn locdecoder aansluiten?

Ja. Je sluit de gemeenschappelijke anode aan op de gemeenschappelijke plus van de decoder, bij veel DCC-decoders de blauwe draad. De twee kathodes gaan elk via een eigen weerstand naar de uitgangen voor het voor- en achterlicht.

Hoe sluit ik een 2 mm duo-led aan op een analoge baan?

Op een analoge gelijkstroombaan draait de polariteit om als je van richting verandert. Met twee diodes zorg je ervoor dat de witte kleur alleen in de ene richting stroom krijgt en de rode alleen in de andere. Elke kleur krijgt daarnaast een eigen weerstand.

Waarom heeft elke kleur een eigen weerstand nodig?

Rood heeft ongeveer 2 volt nodig en wit rond de 3 volt. Met één gedeelde weerstand zou de ene kleur veel feller branden dan de andere. Met een aparte weerstand per kleur stem je de helderheid van wit en rood goed op elkaar af.
