SwitchPilot 3 Plus, 8-voudig

ESU
SwitchPilot
ESU 51831
4044645518311
Bestel
  • Beschrijving
  • Meer
  • Specificaties

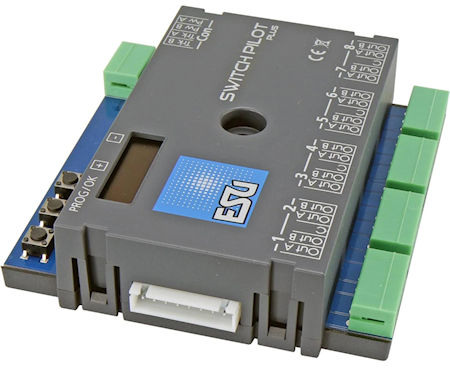

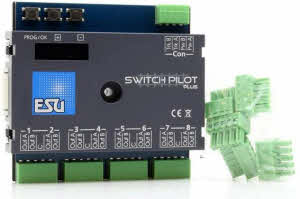

De ESU SwitchPilot 3 Plus (51831) is een 8-voudige accessoiredecoder voor wat vast op je modelbaan zit: dubbelspoel wisselaandrijvingen, lichtseinen, magneetontkoppelaars, lampjes en andere verbruikers. Hij heeft 16 transistoruitgangen in 8 paren, die je per paar instelt voor de gewenste toepassing.

  • Multiprotocol: DCC en Märklin-Motorola
  • Instellen via het verlichte OLED-display met drie toetsen, op het programmeerspoor of op het hoofdspoor
  • Pulsbedrijf met automatische uitschakeling, zodat magneetartikelen niet doorbranden
  • Voeding uit het digitale systeem of een aparte gelijk- of wisselstroombron

Wil je wissels met servo's aandrijven, kijk dan naar de SwitchPilot 3 Servo. Alle uitvoeringen staan bij ESU SwitchPilot.

Productomschrijving

SwitchPilot 3 Plus decoders zijn geoptimaliseerd voor stationair gebruik op je modelbaan en kunnen conventionele dubbelspoel wisselaandrijvingen, lichtseinen, magneetontkoppelaars, gloeilampen of andere stationaire verbruikers schakelen.
Om de nogal ingewikkelde configuratie van magnetische decoders te vereenvoudigen, heeft de SwitchPilot 3 Plus een innovatief bedieningsconcept dat bestaat uit een verlicht OLED-display met 4 regels en drie invoertoetsen.

Werkingsmodi
De SwitchPilot 3 Plus is multiprotocolgeschikt en kan zowel met centrales volgens het Märklin® Mo-torola®-systeem (b.v. 6021, Central Station® of Mobile Station®) als met DCC-geschikte centrales worden gebruikt.
De configuratie kan zowel op het hoofdspoor als op het programmeerspoor plaatsvinden.
Dankzij RailCom® kunnen ook CV's worden voorgelezen.
FunctionaliteitDe SwitchPilot 3 Plus kan rechtstreeks door het digitale systeem of door een externe gelijkstroom- of wisselstroombron worden gevoed.
Hij heeft in totaal 16 transistoruitgangen, die zijn gegroepeerd in 8 uitgangsparen 1 tot en met 8.
Elk uitgangspaar bevat twee uitgangen (OutA en OutB) en kan afzonderlijk worden geconfigureerd voor de gewenste toepassing:
In pulsbedrijf wordt de uitgang ingeschakeld zodra een schakelcommando wordt ontvangen.
Aangezien de uitgang automatisch weer uitschakelt zodra een in de decoder opgeslagen tijd is bereikt, wordt voorkomen dat magneetartikelen doorbranden.
In kortstondige modus (K83-compatibel) blijft de uitgang actief zolang de toets op het bedieningspaneel wordt ingedrukt.
Deze modus is geschikt voor wisselaandrijvingen met eindschakeling of voor het ontkoppelen van sporen.
In bistabiele continue werking (k84-compatibel) worden de twee uitgangen afwisselend in- en uitgeschakeld:
Wanneer de eerste knop (rood) op het bedieningspaneel wordt ingedrukt, wordt uitgang Out A ingeschakeld.
Deze blijft actief tot de uitgang Out B van dezelfde uitgangsgroep wordt geactiveerd door de toegewezen toets (groen) in te drukken.
Out A en Out B gedragen zich als een tuimelschakelaar.
In alternerend knipperbedrijf worden de uitgangen Out A en Out B van een uitgangspaar afwisselend ingeschakeld met een instelbare knipperfrequentie.
Het wisselflitslicht wordt gestart met het commando "Recht/Groen" van de toegewezen toets en weer gestopt met het commando "Vertakking/Rood".
Optioneel kan de output ook langzaam op en neer worden verschoven (de zogenaamde "zoom" voor gloeilampsimulatie).

Instelling
De SwitchPilot 3 Plus kan flexibel op het programmeerspoor met DCC-commandostations of op het hoofdspoor met POM ("Programmeren op Hoofdspoor") worden ingesteld, maar kan ook met RailCom® CV's uitlezen. Hij leert de adressen ook rechtstreeks via een programmeertoets, indien gewenst. De eenvoudigste manier om de decoder in te stellen is met het geïntegreerde OLED-display en de drie ingangstoetsen: alle (!) instellingen kunnen direct op de decoder worden gecontroleerd en desgewenst gewijzigd. Programmeren" met behulp van je commandopost is niet nodig. Het kan echt niet eenvoudiger. Voor firmware-updates kun je de ESU LokProgrammer gebruiken.

Bescherming
Net als bij de locdecoders van ESU zijn ook de uitgangen van de SwitchPilot 3 Plus uitgebreid beveiligd tegen overbelasting.
Zo heb je zo lang mogelijk plezier van je decoder.

Veelgestelde vragen over de ESU SwitchPilot 3 Plus

Werkt de SwitchPilot 3 Plus met mijn Märklin-centrale?

Ja. De decoder is multiprotocol en werkt met centrales volgens het Märklin-Motorola-systeem, zoals de 6021, Central Station en Mobile Station, en met DCC-centrales.

Heb ik een programmeerapparaat nodig om hem in te stellen?

Nee. Alle instellingen kun je direct op de decoder doen met het OLED-display en de drie toetsen. Instellen via je centrale kan ook. De ESU LokProgrammer heb je alleen nodig voor firmware-updates.

Wat is het verschil met de SwitchPilot 3 Servo?

De SwitchPilot 3 Plus schakelt magneetartikelen, seinen en lampjes via 16 uitgangen. De SwitchPilot 3 Servo stuurt tot acht RC-servo's aan, bijvoorbeeld voor wissels, seinen of bewegende onderdelen.
Merk Digitaal: ESU
Module: SwitchPilot 3 Plus
Uitgangen 16 transistoruitgangen (8 paren)
Uitgangsstroom 1,5 A per uitgang, module totaal 2 A
Protocol DCC (RailCom) en Märklin-Motorola
Voeding 12 - 20 V DC of 12 - 16 V AC
Bediening OLED-display met 3 toetsen
Afmetingen 86 x 86 x 25 mm
