OC32/NG-AD Module Behuizing

OC32-NG-AD-Module-Behuizing
Bestel
  • Beschrijving
  • Meer
  • Specificaties

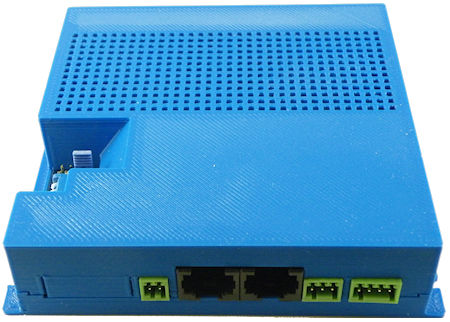

Deze Van Perlo OC32/NG-AD wordt geleverd in een behuizing, zodat de elektronica beschermd onder je modelbaan of in een kast zit. Het is een multifunctionele accessoirecontroller met 32 uitgangen die je naar eigen inzicht gebruikt voor wissels, seinen en andere accessoires.

De module heeft ADM-versterkerbanken, een DCC-interface, een RS485-interface en 4 sink drivers. Via DCC stuur je hem aan vanuit je centrale, via RS485 vanaf je computer met de U485 Interface. Meerdere modules kun je op dezelfde RS485-bus aansluiten, elk met een eigen adres.

Zonder behuizing is er de OC32/NG-AD Module; meer informatie vind je bij OC32/NG.

Veelgestelde vragen over de OC32/NG-AD in behuizing

Kan ik meerdere OC32/NG-modules koppelen?

Ja, volgens de handleiding van Van Perlo deel je meerdere modules op één RS485-bus, elk met een eigen adres. De bus moet aan beide uiteinden worden afgesloten; daarvoor heeft de OC32/NG jumpers.

Hoe werk ik de firmware van de OC32/NG bij?

Firmware-updates gaan via de RS485-interface, bijvoorbeeld met de U485 Interface op je pc.
Type Accessoirecontroller OC32/NG in behuizing
Uitgangen 32 I/O-pinnen (4 groepen van 8)
Voeding 7 - 20 V DC (bij voorkeur max. 15 V)
Interfaces RS485, RS232 (alleen ontvangen), DCC
Uitbreiding ADM-versterkerbanken, 4 sink drivers
RS485-bus 16 modules (dipswitches), uitgebreid 96
Afmetingen 104 x 113 x 27 mm (zonder connectoren)
