5 mm 2 Kleuren led

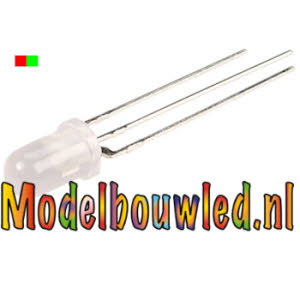

Duoled van 5 mm in rood en groen

Een duoled heeft twee kleuren in één behuizing. Deze 5 mm uitvoering combineert rood en groen in een diffuse ronde kop, met een gemeenschappelijke anode (CA). Door het grotere formaat en de diffuse kop is hij van een afstand goed te zien, en daardoor geschikt voor een schakelpaneel, een bedieningskast of een controlelampje aan de rand van je modelbaan.

Een veelgebruikte toepassing is de wisselstandmelder: groen voor rechtdoor en rood voor afbuigend, met één led per wissel in je baanschema. Ook als bezetmelder of als statuslampje voor een spanning of een keerlus werkt een duoled goed. Brandt allebei tegelijk, dan zie je een gemengde tint.

Elke kleur krijgt een eigen voorschakelweerstand, die je kiest bij de weerstanden. Werk je met wisselspanning, zet dan een diode in de plusdraad. Zoek je een kleinere duoled, kijk dan bij de 3 mm tweekleurenleds.

Veelgestelde vragen over de duoled

Hoe gebruik ik een duoled als wisselstandmelder?

Verbind de gemeenschappelijke anode met de plus. Sluit de rode en de groene aansluiting elk via een weerstand aan op een contact dat meeschakelt met de wissel, bijvoorbeeld een eindafschakeling of een vrij contact van je wisseldecoder. Zo brandt altijd de kleur die bij de stand van de wissel hoort.

Waarom kies ik een 5 mm duoled en geen 3 mm?

Een 5 mm led is groter en valt meer op, wat handig is op een schakelpaneel dat je van een afstand bekijkt. In een model of sein is een kleinere led vaak beter op schaal.

Kan ik een duoled op wisselspanning aansluiten?

Een led laat stroom maar in één richting door en verdraagt maar weinig spanning in de verkeerde richting. Zet daarom een diode in serie of richt de spanning gelijk met een brugcel, en vergeet de weerstand niet.
