Light-Display-Module voor de licht besturing Light@Night en Light-DEC

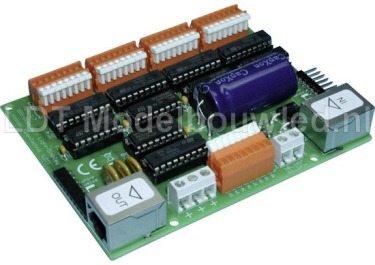

De Light-Display module heeft 40 uitgangen voor verlichtings aansluitingen met een stroom belasting van 0,5 Ampere per uitgang.

Eigenschappen van de Light-Display-Moduls

De Light-Display modulen hebben 40 uitgangen, die elk met een 0,5 Ampere belast kunnen worden.
Deze zijn geschikt voor het schakelen van modelbaan lampjes of lichtdioden (LED).

Over de klemmen KL6 wordt iedere Light-Display-module met spanning uit een modelbaantransformator gevoed. De voedingsspanning mag tussen 10 en 18 Volt wisselspanning of tussen 12 en 24 Volt gelijkspanning bedragen.

Over de 10-polige stifttenlijst verbind de Light-Display-Module met de Light-Interface (LI-LPT of LI-LAN) voor de PC licht besturing
Light@Night of de Light-DEC-Basis-Module voor de lichtaansturing Light-DEC.

Alle Light-Power- en Light-Display-Modulen kunnen direct aan elkaar worden gestoken.

De Modulen hoeven niet direct in elkaar te worden gestoken. Het is ook mogelijk, deze mbv. de „Kabel
L@N“ of mbv. een afgeschermde „Kabel Patch“ (vanaf Light-Power versie 1.2 en Light-Display versie 1.7) met elkaar te verbinden.

Lees meerLees minder



De Light-Display Module en Light@Night


De PC modelbaan licht besturing Light@Night bestaat uit een Interface (LI-LPT of LI-LAN) en uit ten hoogste 7 Light-modulen met maximaal 280 licht uitgangen.


Light-Display Module en Light@Night

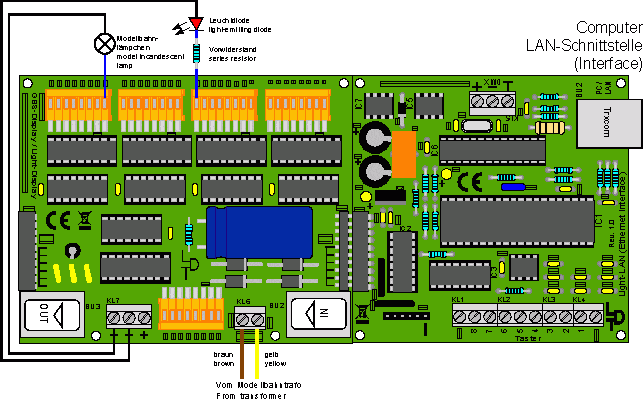

De Light-Display Module en Interface LI-LAN voor die PC licht besturing Light@Night.

De Light-Display Module en Light-DEC

De universeel modelbaan licht besturing Light-DEC bestaat uit een Light-DEC-Basis-Module en tenminste een Light-Module.
Met Light-DEC staat een universele oplossing ter beschikking, om op maximaal 160 licht uitgangen tot 44 verschillende lichtfunkties vrij in te delen.
Met een Light-DEC-Basis-Module kunnen maximaal 4 Light-Display-Modulen worden aangestuurd.

De Light-Display Module en Light-DEC

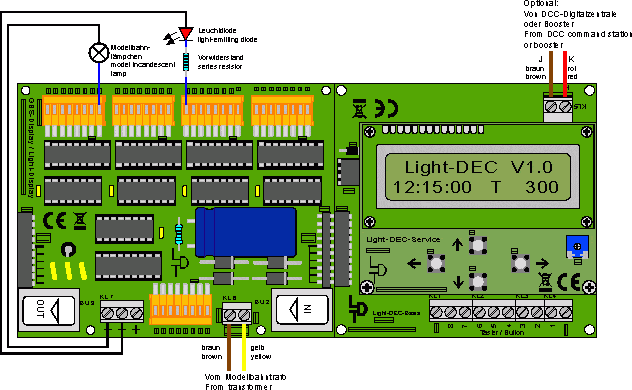

Basis eenheid van de modelbaan licht besturing Light-DEC met de Light-DEC-Basis-Module (in het voorbeeld aan de rechter kant) en minstens een Light-Module (Light-Display – in het voorbeeld aan de linker kant – of Light-Power), dat aan de linker zijkant van de Basis-Module wordt gestoken.
