Algemene gegevens PCB

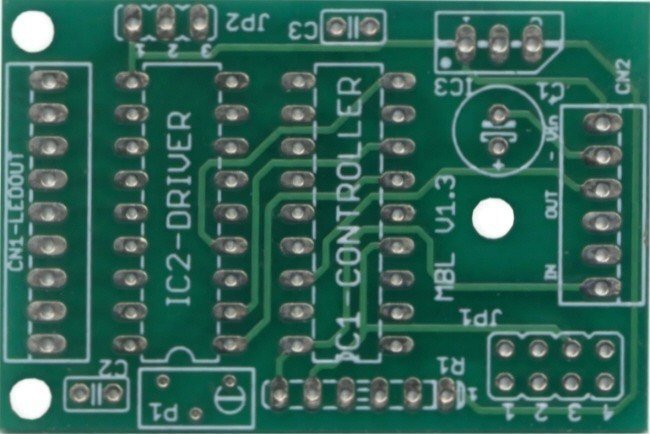

Met het ontwerp van de boven getoonde printplaat kan men met behulp
van de PCB vele mogelijkheden creëren.
De printplaat kan veel verschillende toepassingen aan in de modelbouw.
Hier zal een standaard aansluiting van de PCB beschreven worden.
(let op! Alleen voor gebruik met gelijkstroom!)
1. Aansluiting voedingsspanning tussen 7 en 20 volt. (waarbij 15 volt de voorkeur heeft)
2. Aansluiting voedingspanning van 5 Volt. (optioneel)
3. Keuze uitgangspanning.
4. Aansluitingen voor de uitgangen inc. de te belasten uitgang gegevens.

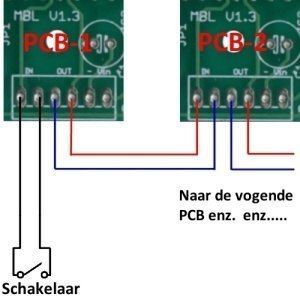

5. Het in en uitschakelen van de PCB.
6. Het In en uitschakelen van meerdere PCB’s over één schakelaar.
Led aansturing voor de modelbouw
