Wat is een jumper?


Een jumper is een mechanische schakelaar, waarvan de toestand (aan/uit) eenvoudig te wijzigen is met de hand.
In essentie is het een open verbinding, die gesloten kan worden door over de jumper-pinnen een jumper te plaatsen, zodat ze elektrisch verbonden zijn.

De Licht Controller laat zo toe dat gebruikers het gedrag van de hardware kunnen beïnvloeden door bepaalde combinaties van pinnen te openen of te sluiten.

Als de Licht Controller opstart, wordt er gecontroleerd welke circuits geopend of gesloten zijn, zodat deze doet wat u heeft ingesteld.

Tip
In plaats van een jumper kan er ook een draad-brug geplaatst worden, het nadeel is dat je het niet gemakkelijk en snel kunt veranderen.

Jumper Setting PCB Modelbouwled


Jumper groepJ1 tot J3

J 1  J 2  J 3 Programma Keuze
 Niet  Niet  Niet Flits binnen 30 seconden
 Wel  Niet  Niet Flits binnen 60 seconden
  Niet  Wel  Niet Flits binnen 90 seconden
  Wel  Wel  Niet Flits binnen 120 seconden
  Niet  Niet  Wel Flits binnen 150 seconden
  Wel  Niet  Wel Flits binnen 180 seconden
  Niet  Wel  Wel Flits binnen 210 seconden
  Wel  Wel  Wel Flits binnen 240 seconden
  Jumper 4
    Niet   Programma Zonder voor flits
    Wel   Programma met voor flits (RANDOM)

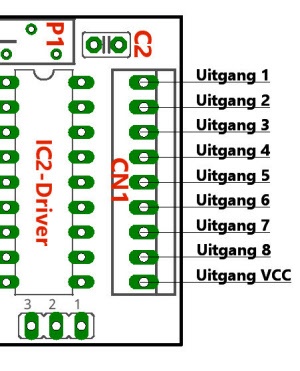

Bij deze module kunnen al de 8 uitgangen gebruikt worden.
(welke uitgang er gebruikt wordt maak dus niet uit!)

Zeker niet verplicht om alle 8 de uitgangen te gebruiken.
Maar wel leuk om over diverse plaatsen te verdelen.
